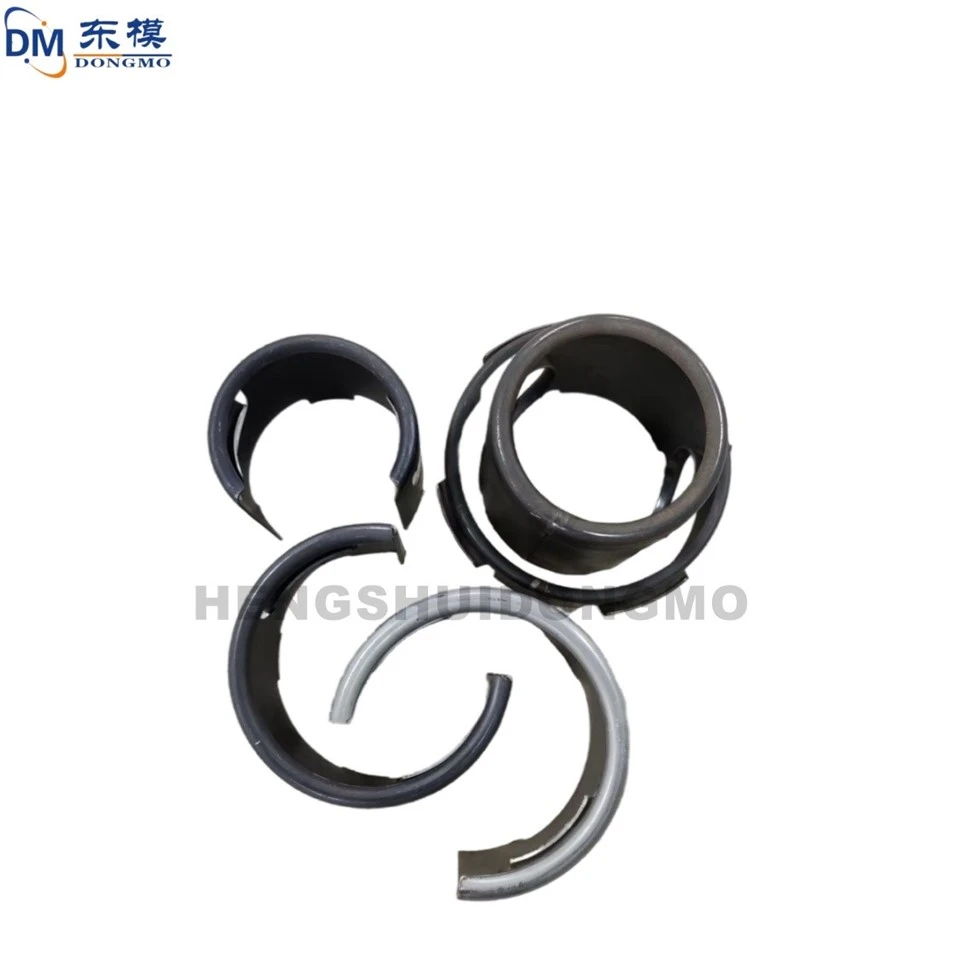

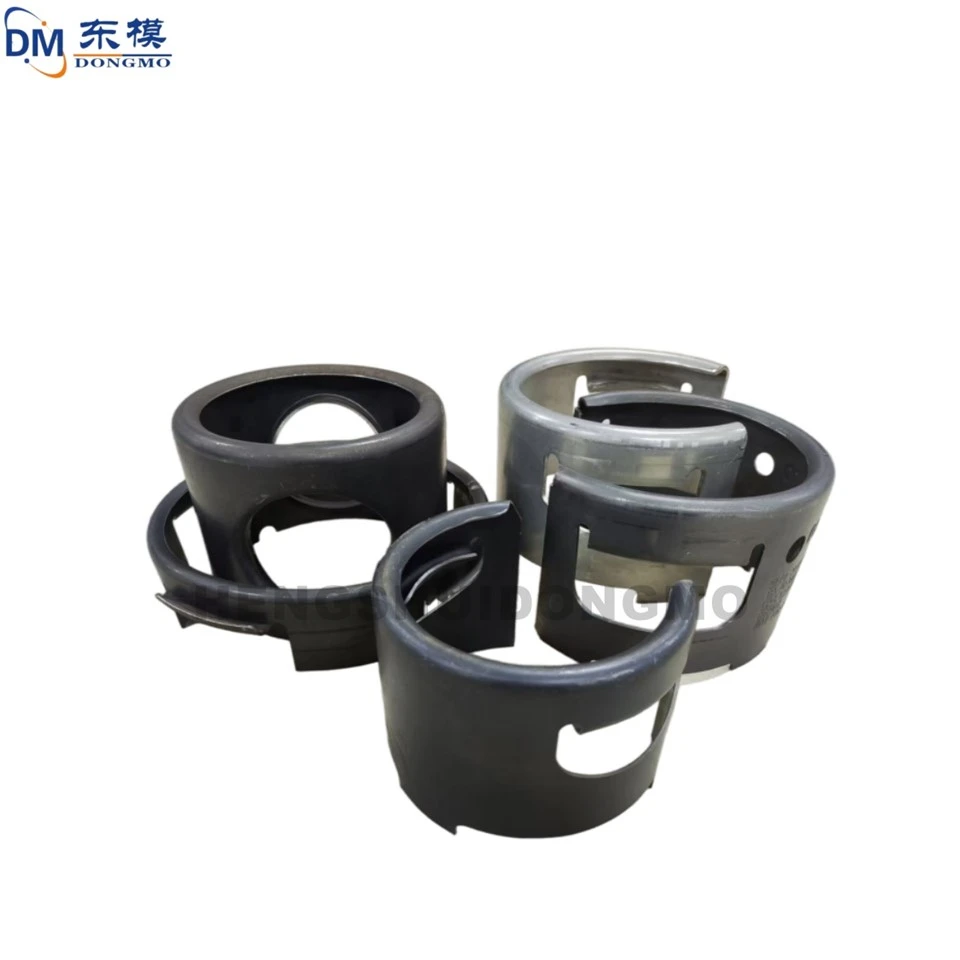

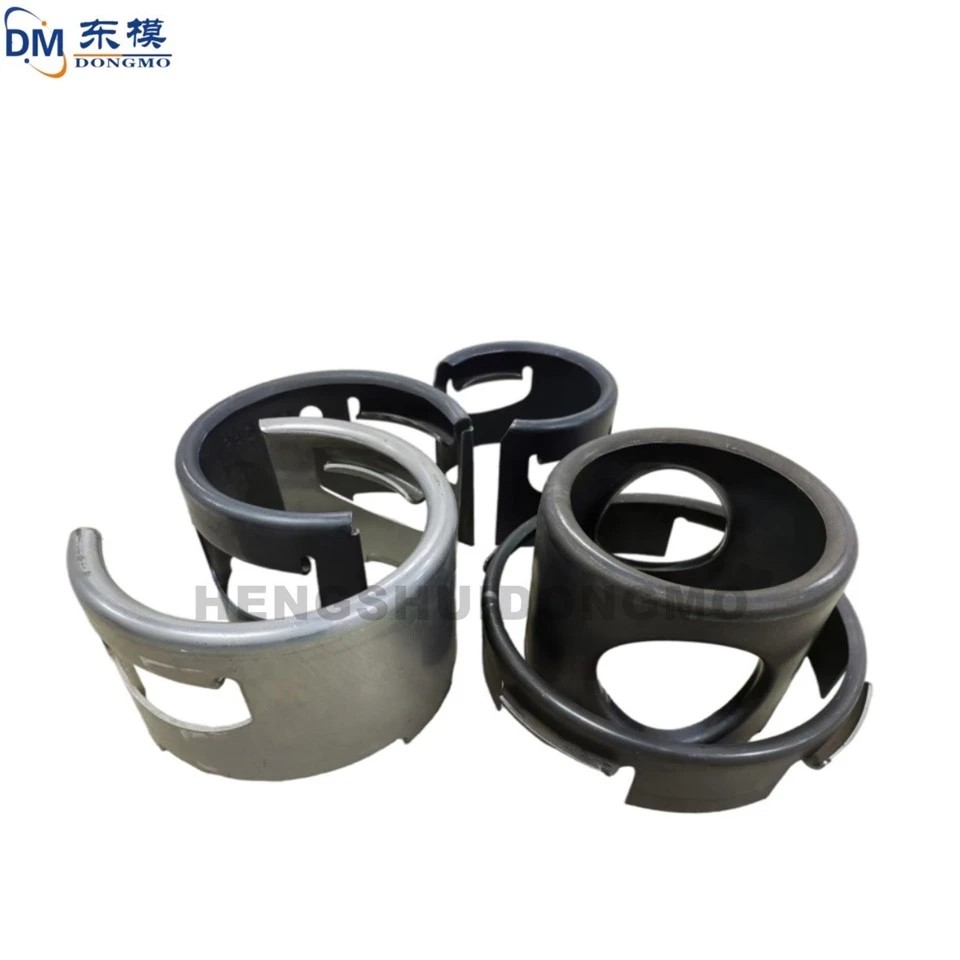

matriță de ștanțare a bazei industriale din metal; Matriță de ștanțare a bazei cilindrului GPL

Tehnologia ultra-de ștanțare este utilizată pe scară largă în industria auto, a aparatelor electrocasnice și în industria aerospațială, caracterizată prin eficiență ridicată de formare, utilizare ridicată a materialului și precizie ridicată de procesare. Matricele sunt echipamentul de bază în procesul de ultra-ștanțare, iar performanța lor determină în mod direct eficiența producției și calitatea produsului. În timpul funcționării pe termen lung, componentele vulnerabile, cum ar fi poansonurile, stâlpii de ghidare și glisoarele din matrițele ultra-de ștanțare, sunt predispuse la uzură și rupere. Îmbunătățirile structurale pot prelungi durata de viață a matriței, pot îmbunătăți stabilitatea procesului și pot reduce costurile de producție.

Pentru componentele vulnerabile, cum ar fi poansoane, stâlpi de ghidare și glisoare, tehnologia de analiză cu elemente finite este utilizată pentru a simula condițiile de stres în timpul procesului de ștanțare, identificând cu precizie zonele de concentrare a tensiunii. Îmbunătățirea structurii poansonului: adăugarea nervurilor inelare de armare, optimizarea secțiunii transversale-la o formă trapezoidală și setarea razei de tranziție la 0,3-0,5 mm pentru a distribui uniform stresul, a reduce daunele cauzate de oboseală și a îmbunătăți stabilitatea structurală; Îmbunătățirea structurii stâlpului de ghidare: adăugarea de caneluri anti-alunecare la secțiunea de ghidare, optimizarea preciziei de potrivire între stâlpul de ghidare și manșonul de ghidare și reducerea uzurii cauzate de balansare; Îmbunătățirea structurii glisorului: creșterea grosimii pieselor care suportă tensiuni și optimizarea jocului de potrivire dintre glisor și șina de ghidare pentru a evita ruperea cauzată de concentrarea tensiunilor.

Piesele de uzură sunt fabricate din materiale noi-aliate de înaltă performanță. Poansonele sunt fabricate din oțel de mare viteză SKH-9-, stâlpii de ghidare din oțel pentru rulmenți GCr15 și glisoarele din oțel pentru matriță H13. Suprafața este supusă unui tratament de nitrurare cu gaz la 500-550 de grade timp de 8-12 ore, rezultând o grosime a stratului nitrurat de 0,15-0,3 mm și o duritate a suprafeței care depășește HV800, sporind rezistența la uzură și rezistența la coroziune. Tratamentul termic folosește călirea în vid urmată de călirea la temperatură joasă, cu temperaturi de călire controlate la 1050-1080 grade și temperaturi de revenire la 200-220 grade. Acest lucru optimizează echilibrul dintre duritate și tenacitate, realizând o duritate de HRC58-62 pentru piesele de uzură, îndeplinind cerințele ștanțarii de înaltă frecvență și prelungind durata de viață de 2-3 ori față de piesele tradiționale de uzură, reducând astfel frecvența de întreținere.

Piesele de uzură adoptă un design modular și standardizat. Poansoanele, stâlpii de ghidare și glisoarele folosesc toate dimensiuni standardizate și sunt fixate cu șuruburi, permițând dezasamblarea și înlocuirea rapidă. Timpul de nefuncționare pentru întreținere este redus la mai puțin de o oră, îmbunătățind continuitatea liniei de producție. Matrița este echipată cu senzori de vibrații și uzură, care sunt conectați la un sistem inteligent de monitorizare pentru a colecta date de funcționare-în timp real ale pieselor vulnerabile. Când uzura atinge 0,01 mm sau frecvența vibrațiilor depășește standardul, sistemul va alarma automat pentru a reaminti personalului să întrețină și să înlocuiască piesele în timp util, promovând astfel transformarea managementului matriței către inteligență și digitalizare.
