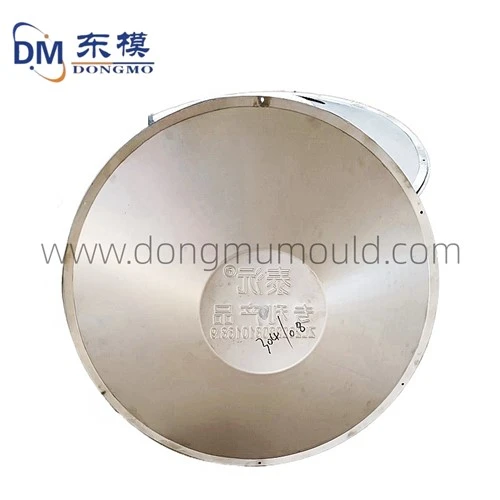

Matrice de ștanțare a metalului cu o singură matriță progresivă-personalizată, ștanțare din oțel de înaltă-rezistență

Matrițele de ștanțare de precizie sunt echipamente de bază în producția de piese de precizie. Raționalitatea lor structurală și precizia de fabricație determină în mod direct stabilitatea dimensională, calitatea suprafeței și durata de viață a pieselor ștanțate. Controlul dublu al proiectării structurale și al procesului de fabricație este crucial pentru obținerea unei fiabilități ridicate, durate de viață lungi și eficiență ridicată în funcționarea matriței.

Designul structural ia în considerare, de asemenea, asamblarea și întreținerea, adoptând o structură modulară pentru a permite înlocuirea rapidă a pieselor vulnerabile, cum ar fi perforații, matrițe și inserții. În timpul fazei de proiectare, analiza cu elemente finite este utilizată pentru a verifica distribuția tensiunilor și se fac rezerve pentru compensarea dilatației termice și a deformării elastice pentru a asigura stabilitatea dimensională a matriței în condiții de funcționare continuă cu viteză mare-.

În ceea ce privește procesele de fabricație, componentele cheie sunt realizate din oțeluri de matriță de înaltă{0}}performanță, cum ar fi SKD11, DC53 și H13, supuse unui proces complet de degroșare, semi-finisare, finisare, șlefuire și lustruire. Sunt utilizate metode de prelucrare de precizie precum CNC, EDM, WEDM și șlefuire cilindrică internă și externă, cu precizie dimensională controlată în ±0,002 mm și toleranțe de formă și poziție mai mici sau egale cu 0,005 mm. Inspecția dimensională este efectuată la fiecare proces pentru a asigura consistența pieselor.

Tratamentul termic utilizează călirea în vid, tratarea criogenică profundă și revenirea la temperatură mai joasă-pentru a stabiliza duritatea la HRC58–62, echilibrând duritatea și tenacitatea pentru a preveni fisurarea și fractura fragilă. Zonele cheie de lucru sunt supuse unor procese de întărire a suprafeței, cum ar fi nitrurarea și acoperirea PVD, pentru a îmbunătăți rezistența la uzură și a capacităților anti-de frecare, a reduce coeficientul de frecare și a prelungi durata de viață a mucegaiului.
