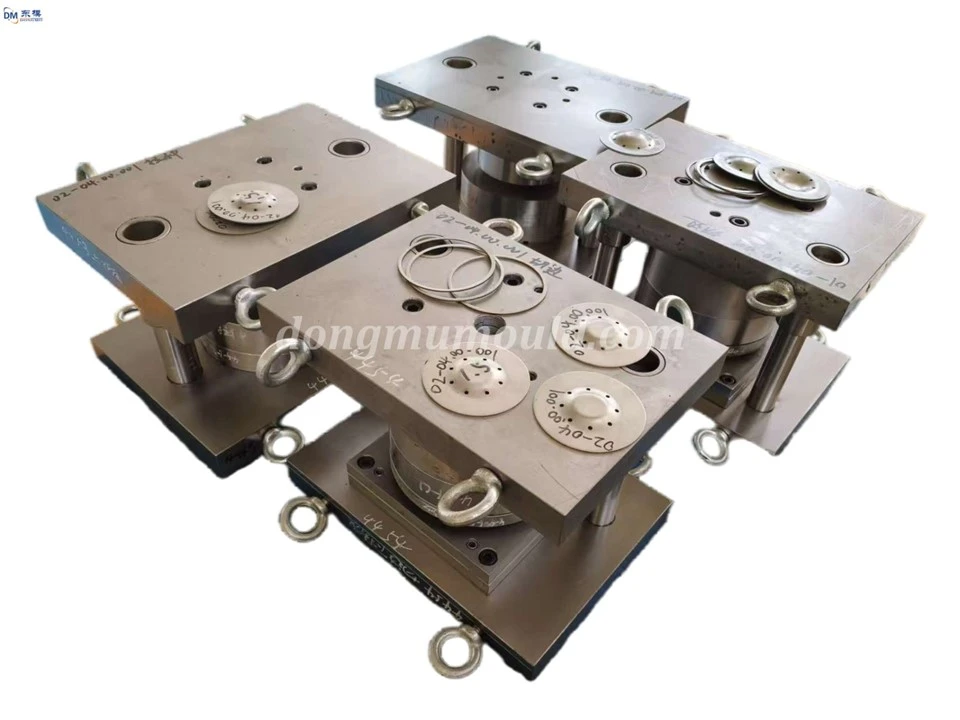

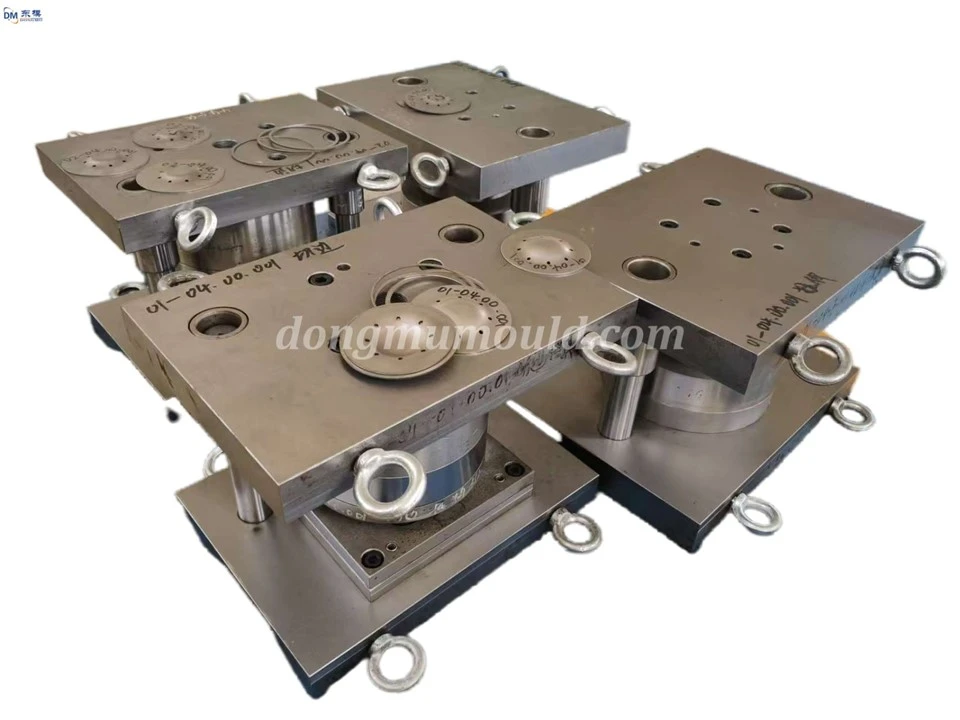

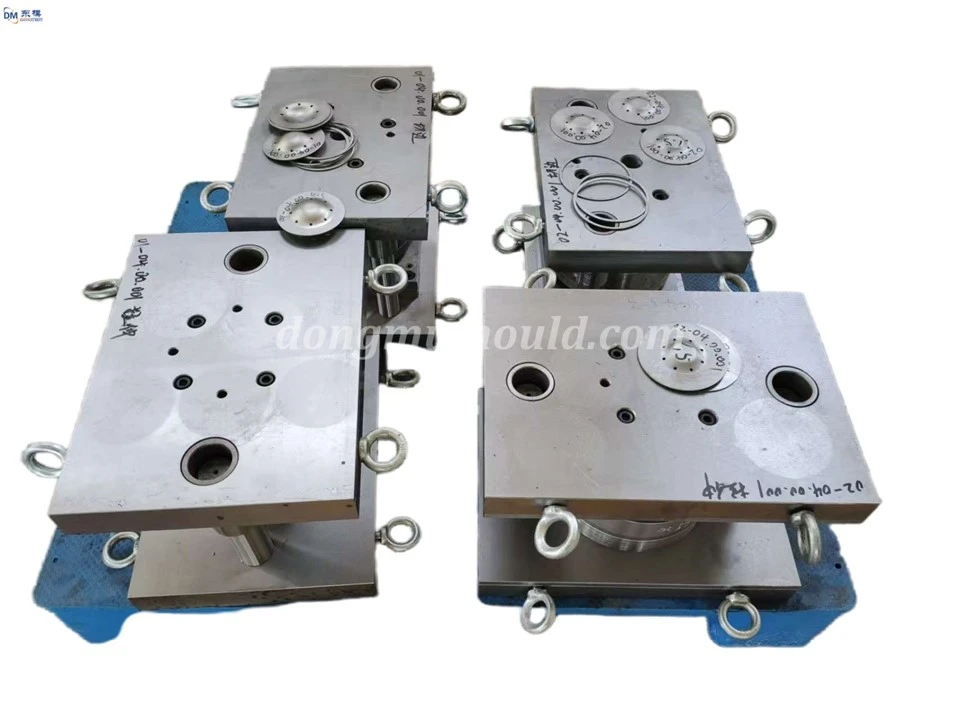

Fabricare de matrițe de ștanțare a metalelor de precizie; matrițe de ștanțare progresivă a metalelor

I. Proiectare științifică și rezonabilă

Utilizați software-ul CAD pentru proiectarea structurii matriței și software-ul de simulare CAE pentru a simula fluxul de material și deformarea matriței în timpul procesului de ștanțare, pentru a prezice erori potențiale și pentru a optimiza structura. Designul structurii matriței trebuie să asigure rigiditatea; Pentru baza matriței ar trebui să se folosească fontă sau oțel aliat-de înaltă rezistență, pentru a preveni deformarea în timpul ștanțarii. Toleranțele dimensionale ale componentelor cheie ale matriței trebuie reduse cu 0,01-0,02 mm în conformitate cu cerințele pieselor ștanțate. Distanța dintre stâlpii de ghidare, manșoanele de ghidare și poansonele/ matrițele trebuie controlată în intervalul 0,005-0,01 mm pentru a reduce acumularea de erori de asamblare.

II. Materiale de-înaltă calitate și proces de prelucrare de precizie

Acordați prioritate utilizării de oțeluri pentru matrițe de{0}}înaltă calitate, cum ar fi H13, SKD11 și DC53 pentru poansonuri, matrițe și baze de matriță, evitând materialele cu impurități mari și performanțe neuniforme. Echipamente de-înaltă precizie, cum ar fi mașinile de frezat CNC, tăierea cu sârmă și EDM, ar trebui să fie utilizate pentru prelucrare, controlând precizia de prelucrare cu ±0,005 mm. După fiecare proces de prelucrare, o mașină de măsurare a coordonatelor trebuie utilizată pentru a verifica dimensiunile și orice abateri trebuie ajustate imediat. Tratamentul termic folosește călirea în vid urmată de un tratament criogenic profund, cu temperatura controlată la 1050-1080 grade și menținută timp de 2-3 ore pentru a elimina stresul intern din material și pentru a preveni deformarea după prelucrarea matriței.

III. Asamblare și depanare stricte

În timpul asamblarii matriței, cadranele și aparatele de măsurare sunt utilizate pentru a verifica distanța fiecărei componente, asigurând alunecarea lină și neobstrucționată a stâlpilor și bucșelor de ghidare și alinierea precisă a poansonului și matriței. După asamblare, se efectuează turnare de probă și depanare, ștanțarea a 10-20 de mostre. Dimensiunile pieselor ștanțate sunt verificate cu ajutorul unui proiector și șublere. Dacă se găsesc abateri, pozițiile poansonului și matriței, forța suportului semifabricatului sau jocul matriței sunt ajustate până când dimensiunile pieselor ștanțate îndeplinesc cerințele de proiectare înainte de producția în masă.

IV. Întreținere și management standardizat

Înainte de a porni mașina în fiecare zi, verificați sistemul de ungere a matriței și adăugați unsoare specială pentru a asigura o lubrifiere suficientă a pieselor în mișcare, cum ar fi stâlpii de ghidare, bucșe și arcuri, prevenind uzura care ar putea duce la abateri dimensionale. Stabiliți un registru de gestionare a matrițelor pentru a înregistra numărul de utilizare a matrițelor, timpul de întreținere și starea de uzură. La fiecare 5000 de bucăți produse, utilizați o mașină de măsurat în coordonate pentru a verifica dimensiunile cheie ale matriței. Dacă uzura depășește toleranțele, lustruiți prompt și reparați sau înlocuiți piesele vulnerabile.

V. Inovare tehnologică continuă și dezvoltare a talentelor

Instalați senzori de vibrații și temperatură pe matrițe și conectați-i la un sistem inteligent de monitorizare pentru a monitoriza starea de funcționare a matriței în timp real. Dacă se detectează orice anomalie, opriți imediat mașina pentru investigare pentru a preveni escaladarea erorilor. Organizați în mod regulat instruire pentru personalul tehnic, concentrându-se pe prelucrarea de precizie a matrițelor, asamblarea și depanarea și abilitățile de detectare a erorilor. Doar cei care trec evaluarea au voie să lucreze, asigurându-se că operatorii pot controla cu precizie toate aspectele procesării și utilizării matriței, reducând erorile umane.
